Butafix Standart (Sac çıpa) 10'lu

Marka : BUTAFIX
İndirim Oranı : %22 İndirim
Fiyat : ₺569,25(KDV Dahil)
İndirimli : ₺443,45(KDV Dahil)

10'lu Pakettir.

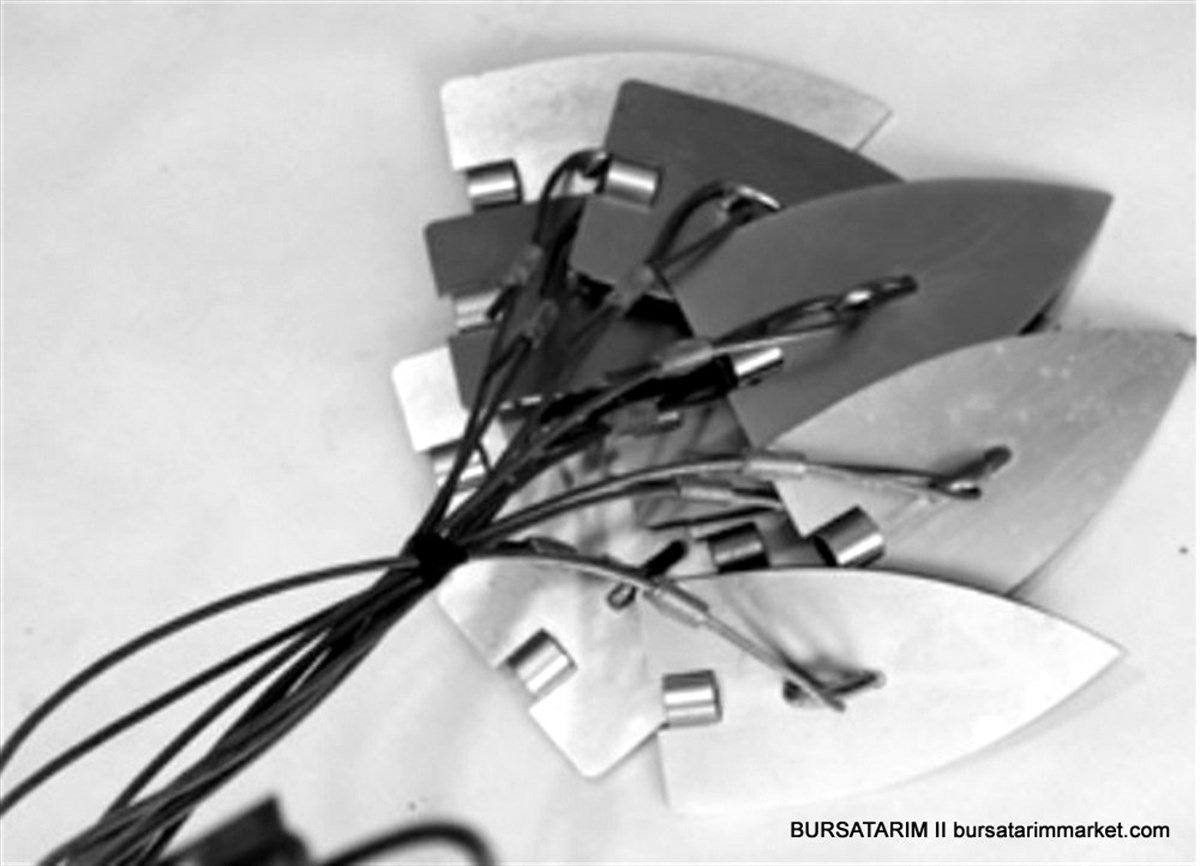

Butafix Standart ( Sac Toprak çıpası)

Hafif yüklerde fiyat/performans ürünüdür. Halat:4mm x 80cm

PATENTLİ ÜRÜNDÜR.

Butafix Standart ( Sac Toprak çıpası)



Hafif yüklerde fiyat/performans ürünüdür. Halat:4mm x 80cm



AVANTAJLARI:

  • Çukur açmadan ve beton dökmeden kolay montaj
  • Özel alaşımlı yüksükler preslerde sıkılmıştır.
  • Taşıma ve montaj esnasında hafif, pratik ve çok sağlam ürün
  • 80 cm toprak altına ulaşır.
  • Geniş ankraj
  • Galvanizli 4mm özel çelik halat
  • 1 ton taşıma kapasitesi
  • 20 yıl ekonomik kullanım ömrü
  • Özel kilitlenen tasarımla yerden çıkma zorlaştırılmıştır.



Sac Ankrajlı (Standart model)
Ankrajı (çelik sac gövde) , 3mm kalınlıkta sactan, iki farkı büyüklükte ve sonradan sıcak daldırma galvanizlenmiştir.
Özel eklentiler yapılarak geliştirilmiştir (çakma milinin kaymasını engelleyici boru kılavuz, özel formu saca montajlı halat
kancası)
Çelik halatlar,standartta 4,00mm çapta, 80cm boyda , özel sarımlı ve çelik özlü, galvanizedir.Halat yüksükleri,

korozyona maksimum dayanıklı, özel olarak formlu ve kesimli olarak üretilip, preslenmektedir.


ÇEKME KUVVETİ: *1200 Kg. (topraksız ortamda test edildiğinden
yüzey yükü eşit dağılamadığından minimum dayanım değerimize
ulaşılmıştır. Arazi şartlarında bu değer toprak yapısı ve montaj şart-
larına bağlı olarak %50 artması öngörülmektedir.)
Çakma aparatı, ısıl işlem görmüş çelikten üretilmiş, uç kısmı
ankraja göre şekillendirilmiş, özel tasarımlı montaj aparatıdır.


UYGULAMA : Baş direkten yaklaşık 90-120cm sıra dışından ve sacın sivri ucu direğe doğru çakılacak şekilde, 45-50 derecelik tam çapraz bir açı ile çakma mili kullanılarak toprak altına
80-90cm yerleştirilir. Çakma mili (çubuğu), el ile veya hidrolik makina ile geri alınır.Halat ucundan çekilirken, baş direğe
doğru toprak yarılarak boşluğu alınır.Çelik halatın ucu toprak yüzeyinde kalır ve burası ile baş direk arasında gergi yapılır.
SONUÇ :Test sonuçlarında ankraj kısmı ( gövde ) , halat ve halat yüksüğündeki iyileştirmelerin etkisi ile 1200 kg yanal
kuvvette rahatlıkla çalışmıştır. Büyük boy toprak çıpaları ise 2 ton yüke dayanıklıdır.
