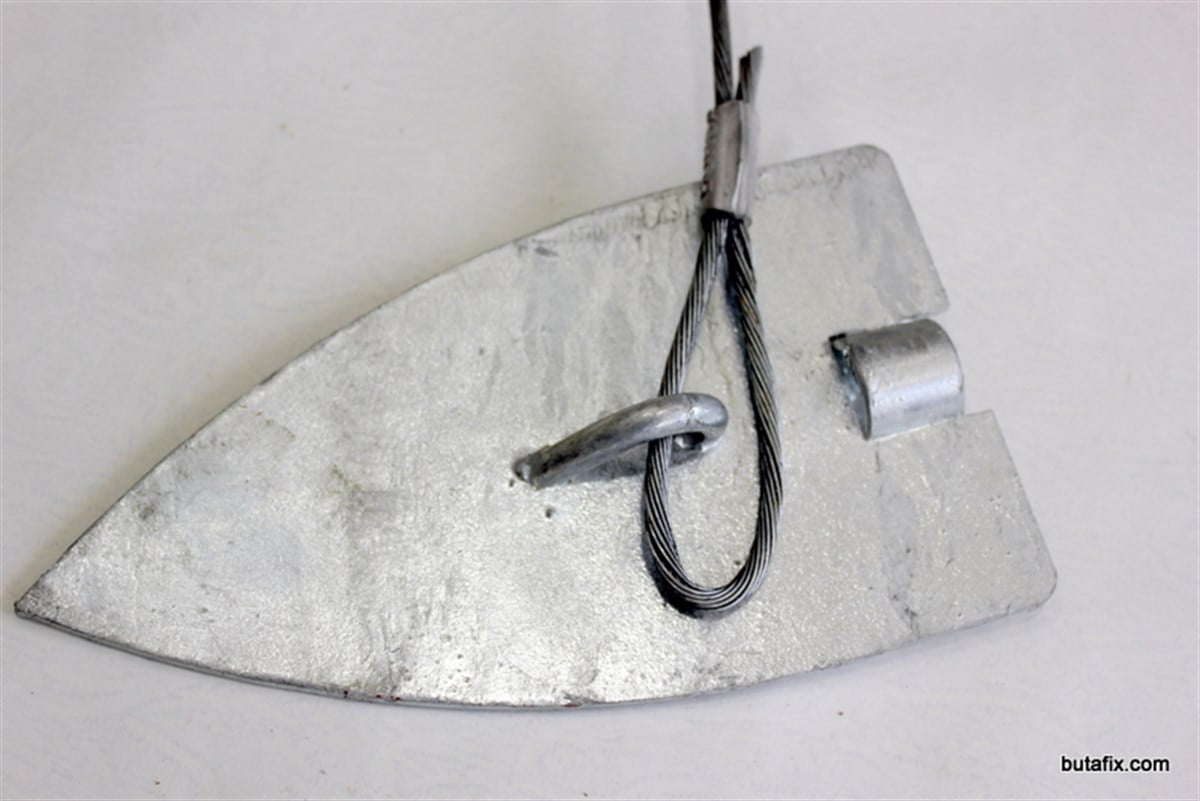

Butafix Medium ( Sac Toprak çıpası)
Ağır yüklerde performans ürünüdür. Halat:4mm x 100cm
AVANTAJLARI:
- Çukur açmadan ve beton dökmeden kolay montaj
- Özel alaşımlı yüksükler preslerde sıkılmıştır.
- Taşıma ve montaj esnasında hafif, pratik ve çok sağlam ürün
- 80 cm toprak altına ulaşır.
- Geniş ankraj
- Galvanizli 4mm özel çelik halat
- 1,5 ton taşıma kapasitesi
- 20 yıl ekonomik kullanım ömrü
- Özel kilitlenen tasarımla yerden çıkma zorlaştırılmıştır.
Daha Uzun Halatlı ( Medium Model)
Ankrajı (çelik sac gövde) , 3mm kalınlıkta sactan,sonradan galvanizlenmiştir.
Özel eklentiler yapılarak geliştirilmiştir (çakma milinin kaymasını engelleyici boru kılavuz, özel formu saca montajlı halat kancası)
Çelik halatlar,4,00mm çapta, 100cm boyda , özel sarımlı ve çelik özlü, sıcak daldırma galvanizedir.Halat yüksükleri, korozyona maksimum dayanıklı, özel olarak formlu ve kesimli olarak üretilip, preslenmektedir.
ÇEKME KUVVETİ: *1500Kg. (topraksız ortamda test edildiğinden yüzey yükü eşit dağılamadığından minimum dayanım değerimize ulaşılmıştır. Arazi şartlarında bu değer toprak yapısı ve montaj şartlarına bağlı olarak %50 artması öngörülmektedir.)

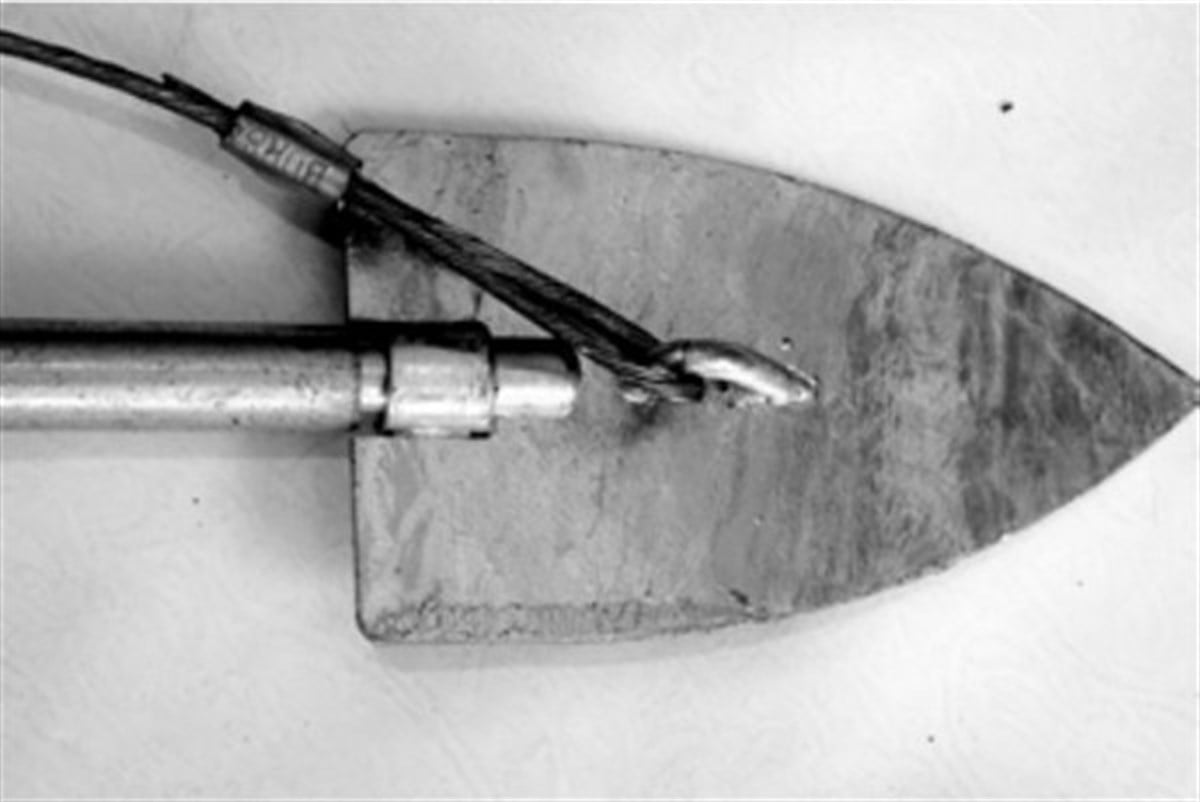

Çakma aparatı, ısıl işlem görmüş çelikten üretilmiş, uç kısmı ankraja göre şekillendirilmiş, özel tasarımlı montaj aparatıdır.
UYGULAMA : Baş direkten yaklaşık 90-120cm sıra dışından ve sacın sivri ucu direğe doğru çakılacak şekilde, 45-50 derecelik tam çapraz bir açı ile çakma mili kullanılarak toprak altına 80-90cm yerleştirilir. Çakma mili (çubuğu), el ile veya hidrolik makina ile geri alınır.Halat ucundan çekilirken, baş direğe doğru toprak yarılarak boşluğu alınır.Çelik halatın ucu toprak yüzeyinde kalır ve burası ile baş direk arasında gergi yapılır.
SONUÇ :Test sonuçlarında ankraj kısmı ( gövde ) , halat ve halat yüksüğündeki iyileştirmelerin etkisi ile 1200 kg yanal kuvvette rahatlıkla çalışmıştır. Büyük boy toprak çıpaları ise 1,5 ton yüke dayanıklıdır.
