Butafix Large ( Daha geniş ve kalın Sac Toprak çıpası)
Yüksek sistem telli terbiye sistemlerinde performans ürünüdür. Halat:4mm x 120cm Çift Baskılı yüksük
AVANTAJLARI:
- Çukur açmadan ve beton dökmeden kolay montaj
- Çift baskılı yüksük ve özel preslerde sıkılmıştır.
- Taşıma ve montaj esnasında hafif, pratik ve çok sağlam ürün
- 120cm toprak altına ulaşır.
- Daha geniş ankraj
- Galvanizli 4mm özel çelik halat
- 2 ton taşıma kapasitesi
- 20 yıl ekonomik kullanım ömrü
- Özel kilitlenen tasarımla yerden çıkma zorlaştırılmıştır.
Daha Uzun Sac Ankrajlı ve Daha Uzun Halatlı ( Medium Model)

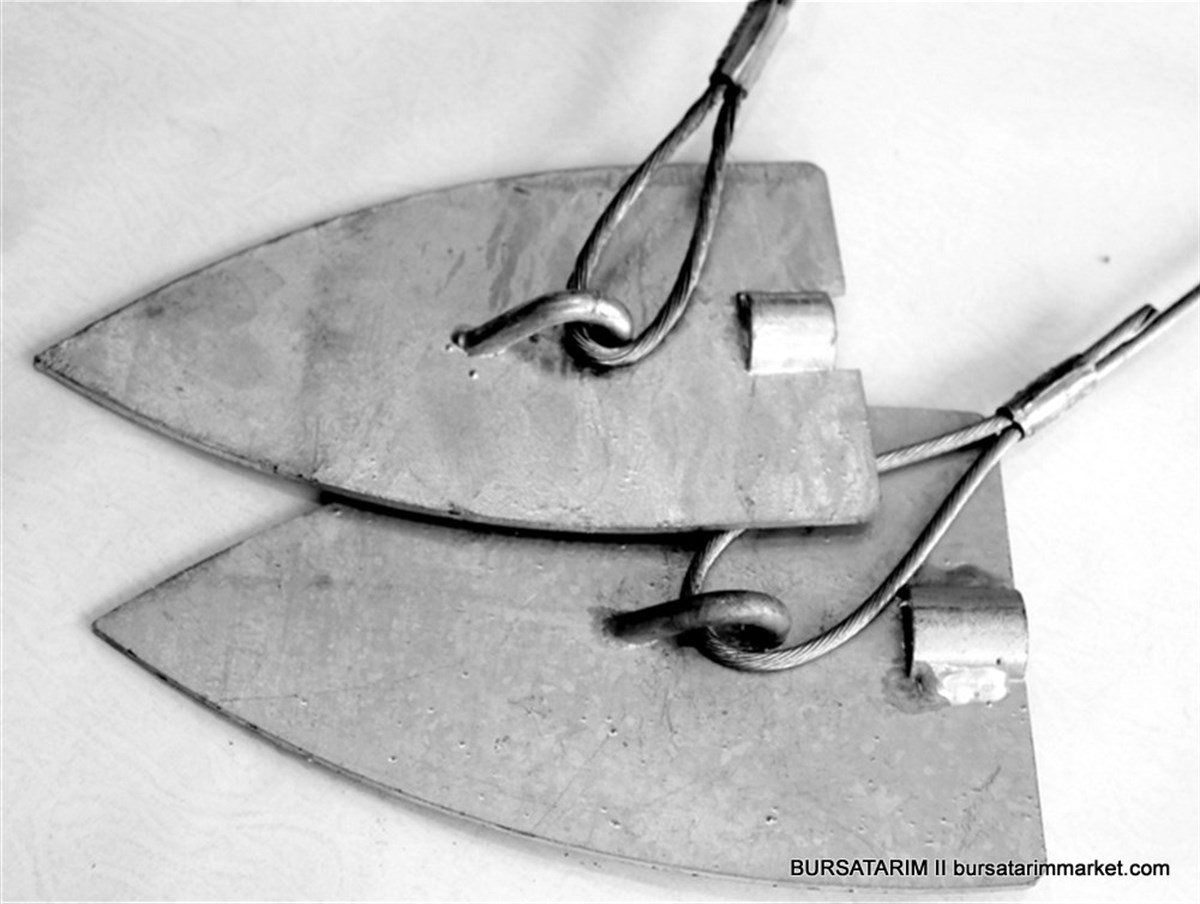

Ankrajı (çelik sac gövde) , 4mm kalınlıkta sactan, iki farkı büyüklükte ve sonradan sıcak daldırma galvanizlenmiştir.
Özel eklentiler yapılarak geliştirilmiştir (çakma milinin kaymasını engelleyici boru kılavuz, özel formu saca montajlı halat
kancası)
Çelik halatlar,4,00mm çapta, 120cm boyda , özel sarımlı ve çelik özlü, sıcak daldırma galvanizedir.Halat yüksükleri, korozyona maksimum dayanıklı, özel olarak formlu ve kesimli olarak üretilip, preslenmektedir.
ÇEKME KUVVETİ: *2000Kg. (topraksız ortamda test edildiğinden yüzey yükü eşit dağılamadığından minimum dayanım değerimize ulaşılmıştır. Arazi şartlarında bu değer toprak yapısı ve montaj şartlarına bağlı olarak %50 artması öngörülmektedir.)
Çakma aparatı, ısıl işlem görmüş çelikten üretilmiş, uç kısmı ankraja göre şekillendirilmiş, özel tasarımlı montaj aparatıdır. Aşırı yüklere karşı en driençli modeldir. Yüksek sistem direklerde ve çok uzun sıralarda kullanılır.
UYGULAMA : Baş direkten yaklaşık 90-120cm sıra dışından ve sacın sivri ucu direğe doğru çakılacak şekilde, 45-50 derecelik tam çapraz bir açı ile çakma mili kullanılarak toprak altına 80-90cm yerleştirilir. Çakma mili (çubuğu), el ile veya hidrolik makina ile geri alınır.Halat ucundan çekilirken, baş direğe doğru toprak yarılarak boşluğu alınır.Çelik halatın ucu toprak yüzeyinde kalır ve burası ile baş direk arasında gergi yapılır.
SONUÇ :Test sonuçlarında ankraj kısmı ( gövde ) , halat ve halat yüksüğündeki iyileştirmelerin etkisi ile 1200 kg yanal kuvvette rahatlıkla çalışmıştır. Büyük boy toprak çıpaları ise 2 ton yüke dayanıklıdır.
